Sanyo JA220
Amélioration des performances

---

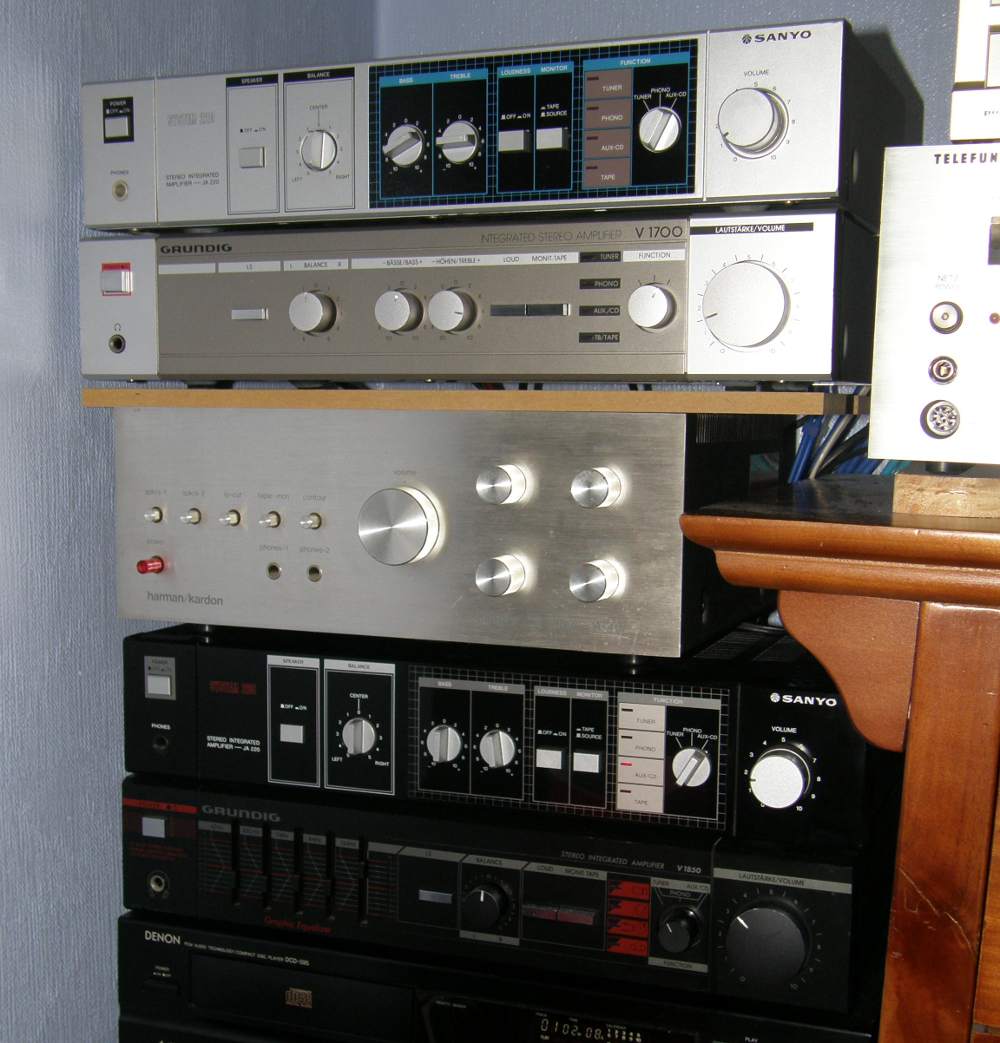

		Tweakage, mot dont la signification est parfois synonyme de modifications idiophiles... J'ai donc tout fait pour garder les pieds sur terre: l'effet psychologique poussant à toujours croire que "c'est forcément mieux après car ça m'a couté un bras" est éliminé en effectuant pour chaque modification une comparaison immédiate avec un autre JA220 en état d'origine branché sur une seconde paire d'enceintes identiques aux premières. Le choix de chaque composant à remplacer est ainsi validé sur du concret et non sur la mémoire auditive. Dans ma série de tests, les types de condensateurs suivants ont été testés: MKT/MKH, divers polyesters et mylars, PIO russes, chimiques hdg et tantales. Je suis ensuite allé jusqu'à remplacer quelques condos céramiques et résistances par du HDG mais cela ne sert à rien. <-- Quelques membres de la famille :-)

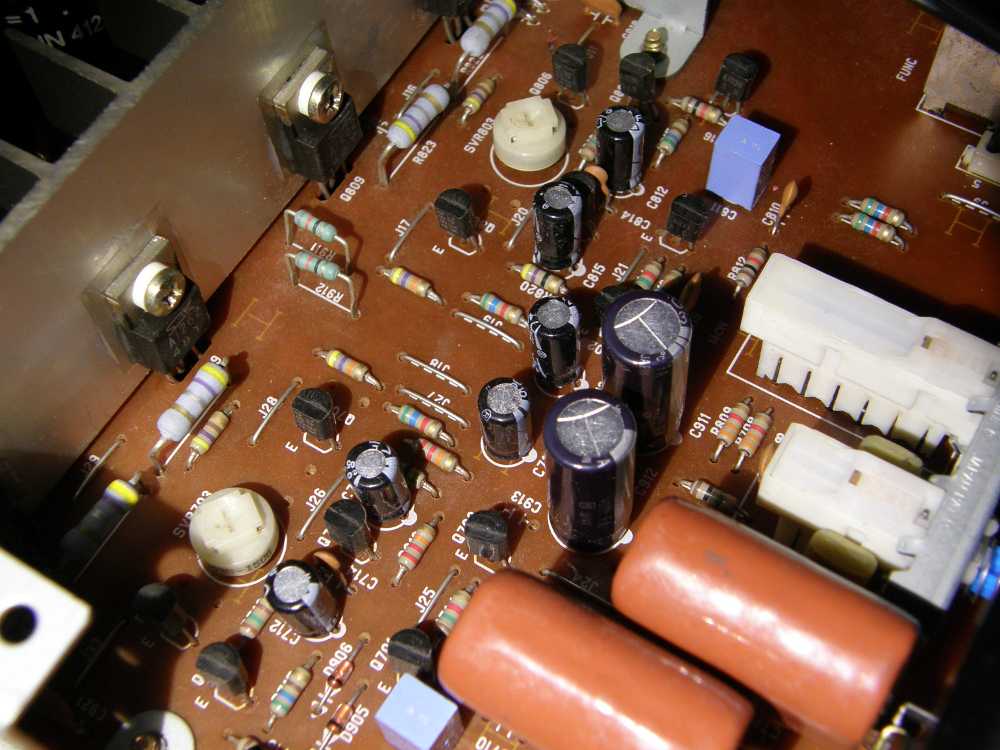

		L'intérieur avant intervention. Le gros avantage de ce type d'amplis, c'est que mis à part le V1700 dont la cote flambe à cause des commentaires élogieux d'un site Italien, ils ne coutent vraiment pas cher.
		Listing des endroits où de faciles modifications sont possibles: 1 - câbles du transfo & diodes 2 - Chimiques de filtrage 3 à 5 - Condos préampli 6 - Chimiques d'alim du CI 7 à 9 - Condos ampli 10 - Dissipation
		Redressement et filtrage. Sur les divers schémas de cette page, les éléments changés sont indiqués par des points rouges.

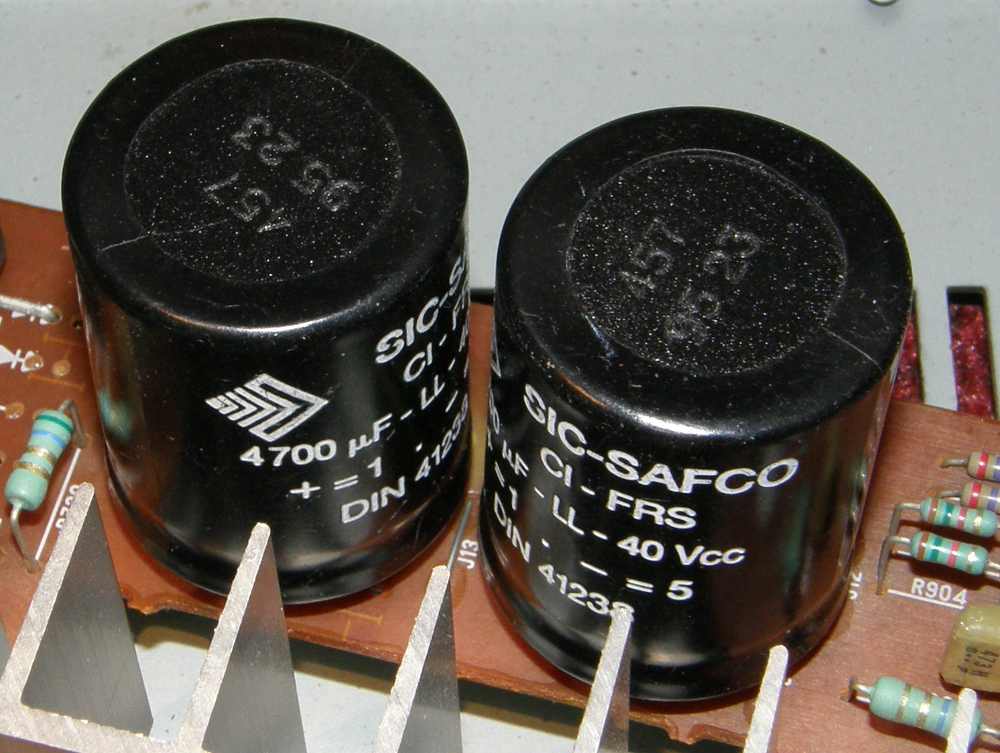

		Remplacement et changement de valeur pour les deux chimiques de filtrage C905 & C906 qui passent de 2200µF à 4700µF. Techniquement, nous obtenons un meilleur lissage des tensions continues et une augmentation des réserves d'énergie. Audiophilement c'est la modification dont le résultat est le plus spectaculaire avec un renforcement du répondant sur les brusques appels de fréquences basses. Remarque: Inutile de gaspiller ici son argent avec des chimiques hors de prix qui n'apportent rien de plus que les condos standards...

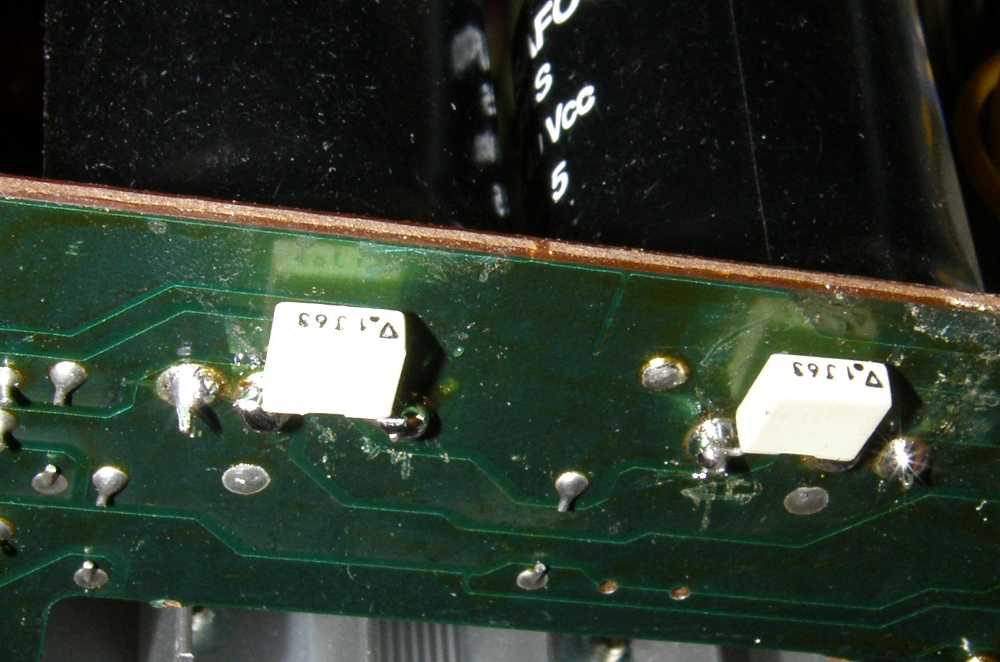

		Mise en place de 2 condensateurs 100nF en parallèle sur C905 & C906 --> élimination très poussée du risque de ronflette.
		Suppression des 4 diodes et mise en place d'un pont 8A. Cela permet une absorption non destructive du courant de court-circuit au démarrage dont la valeur à été décuplée par l'augmentation des capacités de C905 & C906.
		Ajout de 4 condensateurs céramiques de 10nF en parallèle sur les diodes du pont pour supprimer les parasites de commutation.

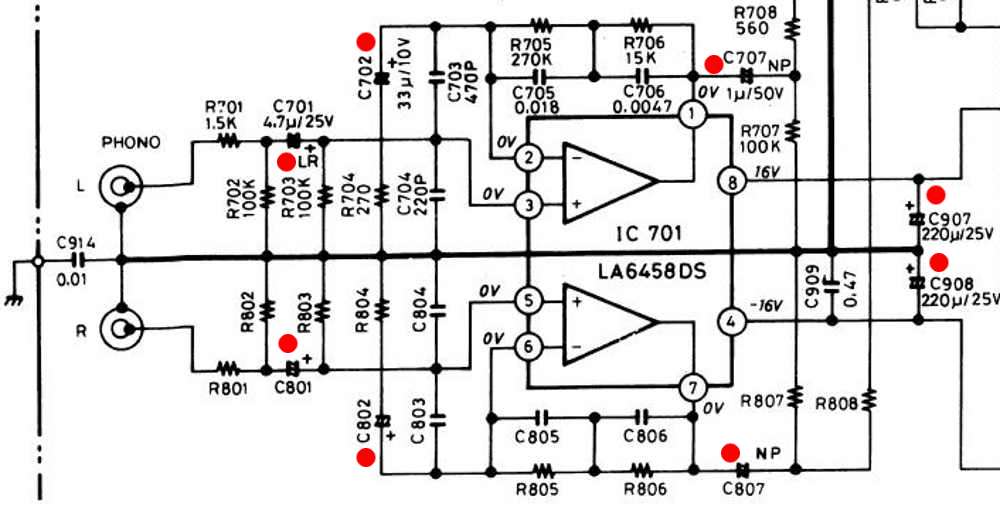

		Le préampli phono.

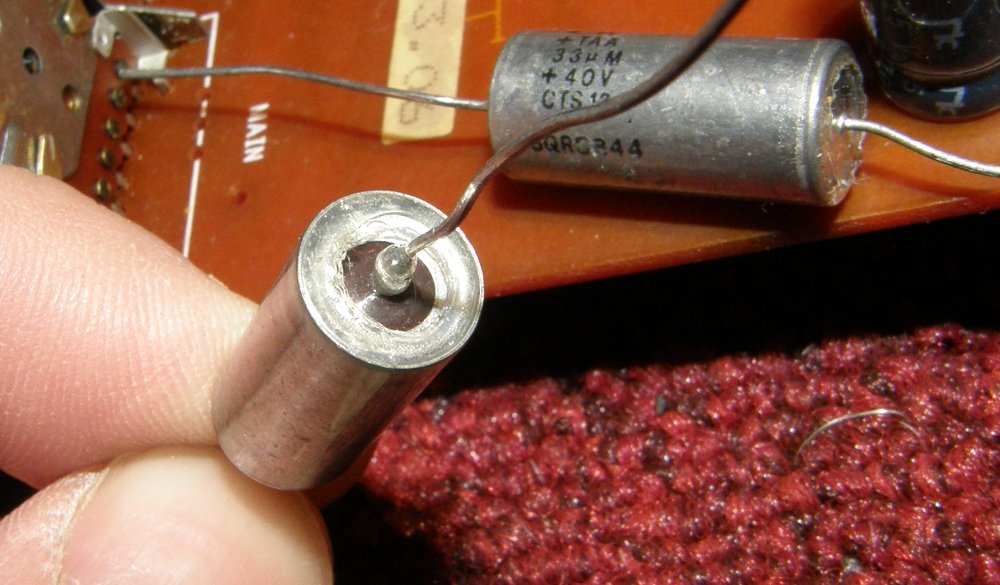

		Pour C702/C802: tantales hdg de précision (scellés par du verre) triés au capacimètre afin obtenir des valeurs quasi identiques sur chaque canal.

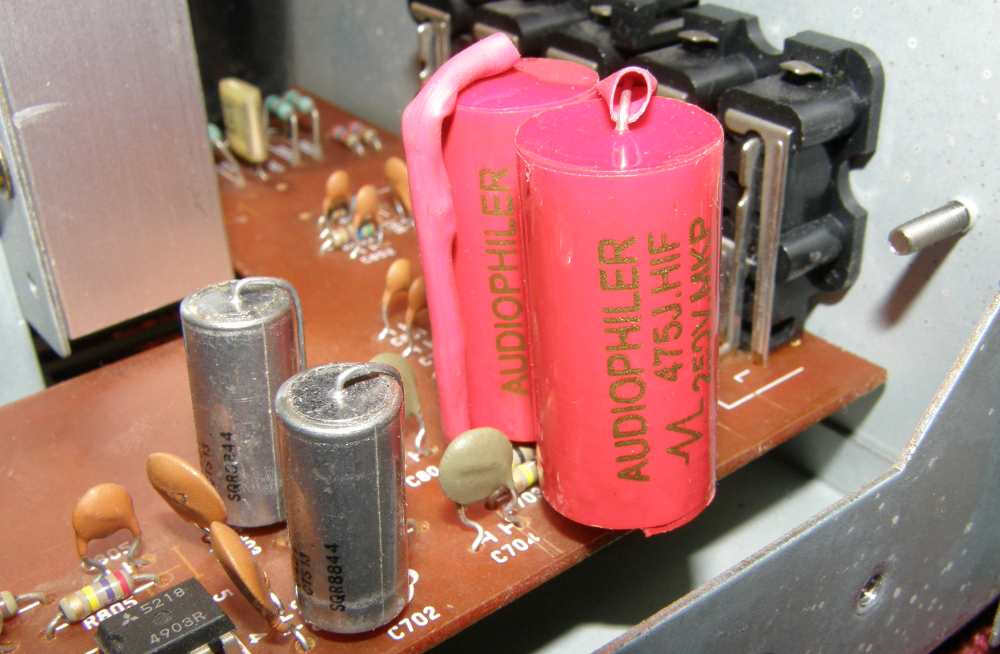

		Deux composants cruciaux sur lesquels il faut mettre le paquet: les condensateurs C701/C801 en série sur les entrées phono, ici remplacés par du MKP audiophiler.
		C707/C807: En série avec les sorties phono donc MKT. Eviter les pio en cet endroit pour ne pas perdre en netteté. C907/C908: Amélioration des filtrage/énergie en faisant passer leurs valeurs de 220 à 470µF; des chimiques ordinaires suffisent.

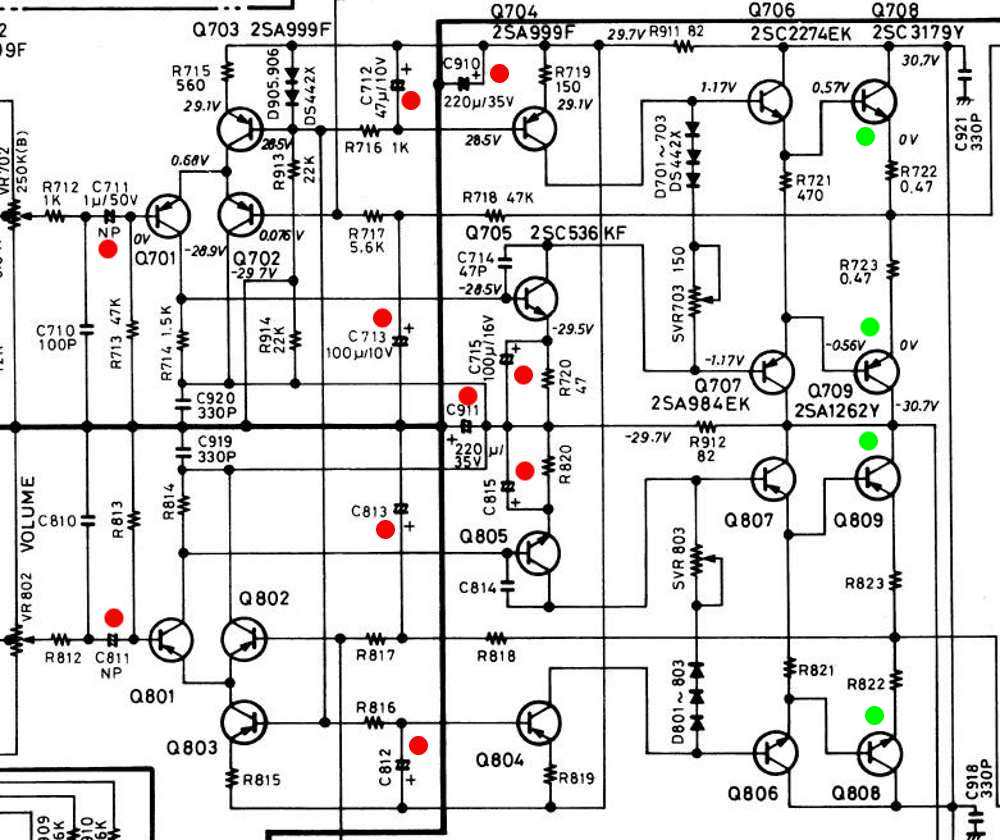

		La section amplification en puissance.
		Pour C910/911, C713/813, C714/814 et C715/815: remplacement dans le simple but d'éliminer ceux d'origine dont l'espérance de vie est pas mal raccourcie avec 25 ans d'âge. Utilisation de chimiques standards, y mettre du hdg n'apporterait aucune amélioration; il n'en est par contre pas de même pour C711/811 placés en série sur le trajet du signal... d'où cette utilisation de MKT.
		Derrière les transistors de puissance (points verts sur le schéma): suppression des isolants en silicone et mise en place de plaques de mica enduites de graisse thermique. Pas de gain au niveau du refroidissement vu que ça ne chauffe jamais, ces changements servent uniquement à éliminer les risques de court-circuit au niveau des arrêtes des languettes des transistors qui sous la pression entamaient sérieusement les feuilles de silicone.

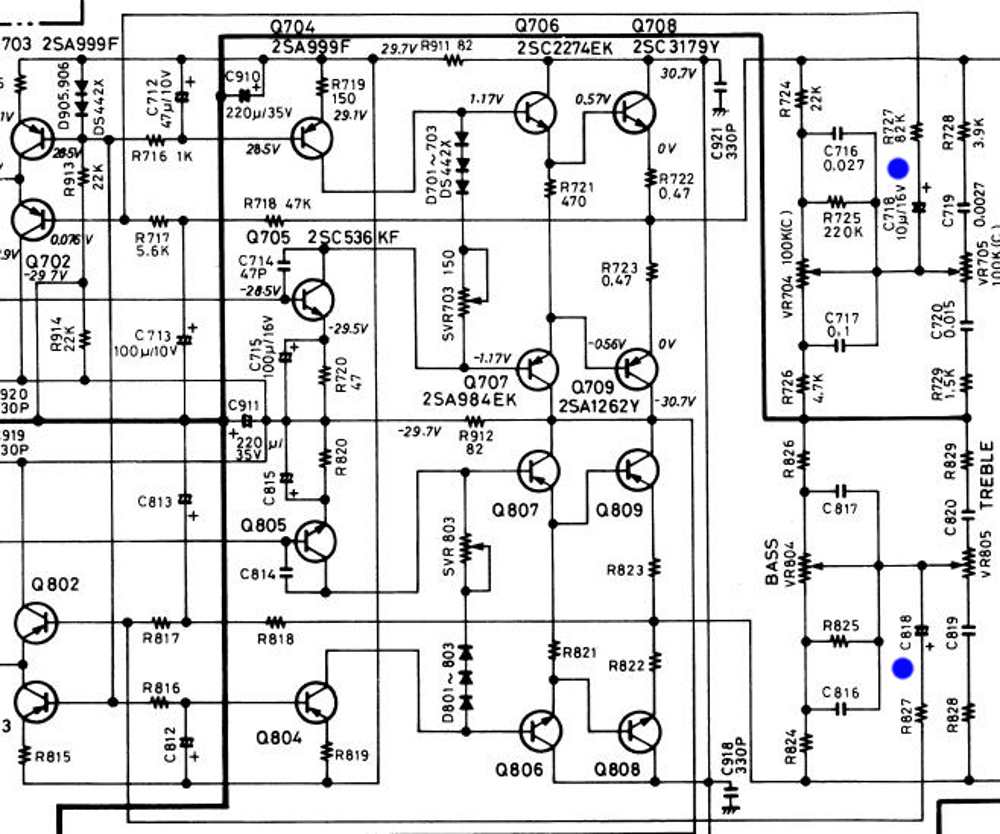

		Points bleus: C718 et C818, deux éléments primordiaux.

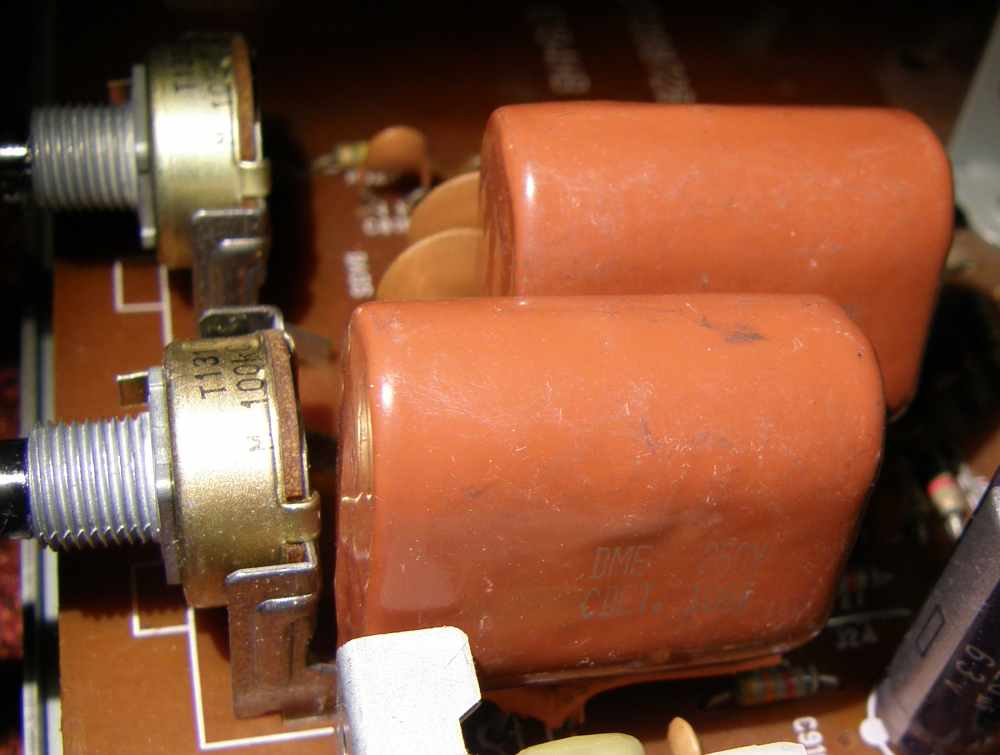

		--> pour C718/C818: mise en place de condensateurs (Cornell Dubilier?) dont je ne sais la composition exacte (MKT, MKP, mylar, polyester...???). Cela donne d'excellents résultats au niveau de la transparence. Ils ont été préalablement triés et mesurés pour obtenir des valeurs parfaitement similaires.
		Faut forcer un peu pour les mettre en place.
		Préampli après customisation.
		Ampli après customisation.

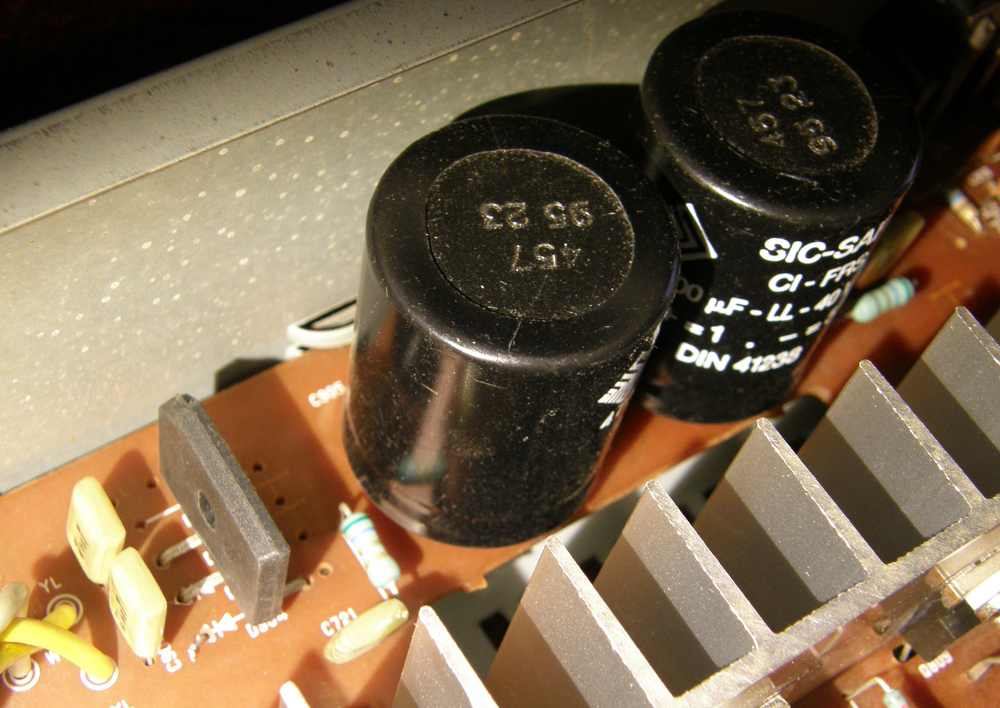

		Vue d'ensemble de l'alimentation. Les 4 condensateurs de 10nF sont coté cuivre, sous les pattes du pont de diodes.
		Pour faire plus propre, tressage des câbles du transfo. J'en ai profité pour les placer non pas dans le clips fixé au circuit imprimé mais surélevés afin de les éloigner le plus possible des sorties HP.

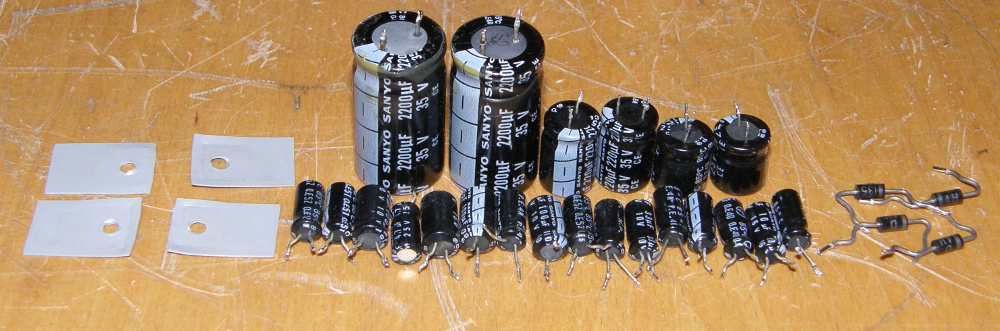

		Eléments remplacés.

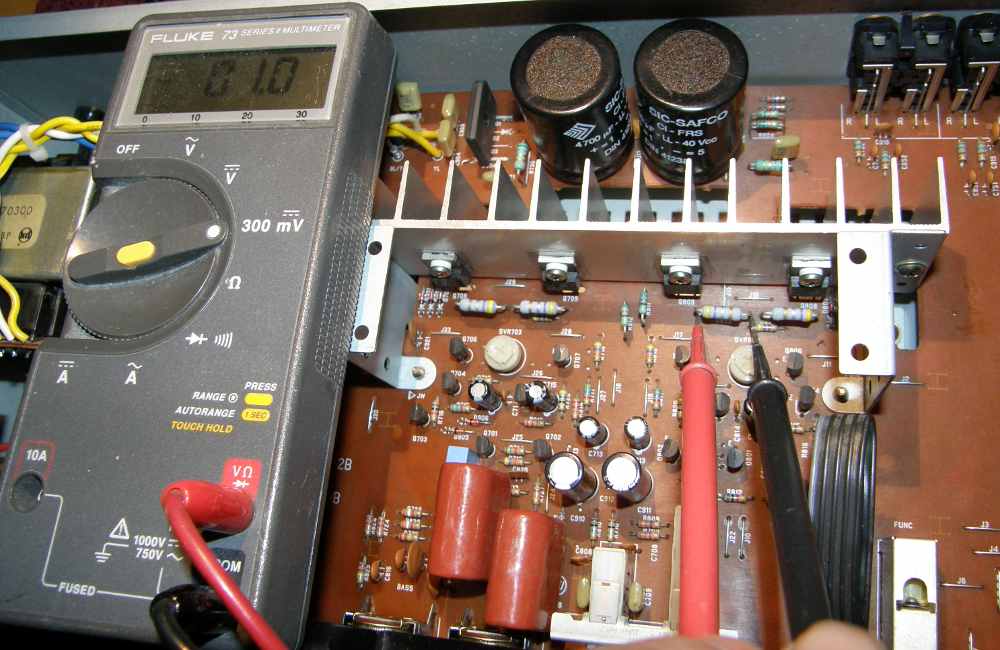

		Réglage du bias

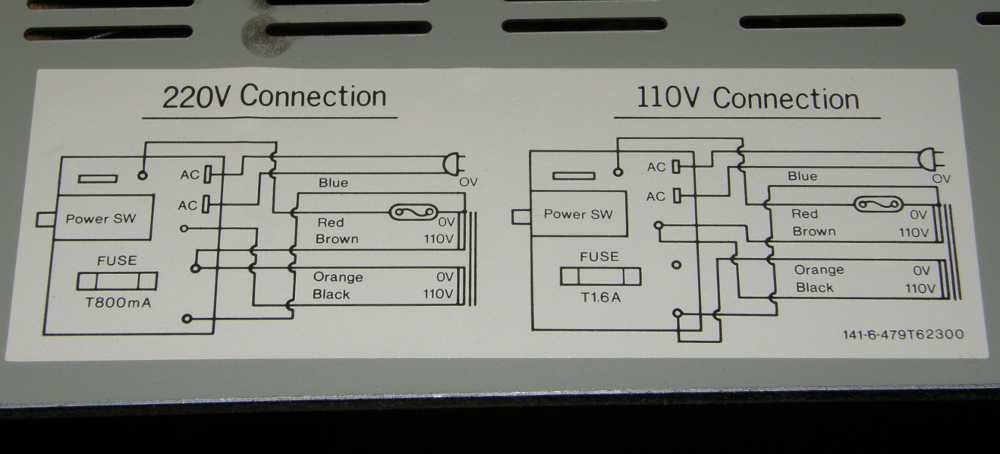

		Dans le couvercle, le schéma de câblage du transfo.
		Depuis ces petites modifications, l'entrée phono du JA est devenu légèrement plus sèche sans perdre de sa rondeur. Cet ampli a gagné en finesse au niveau de l'aigu et  en rapidité du répondant sur les pics de fréquences basses à fort volume. Essais effectués sur HifiBox

---

---
